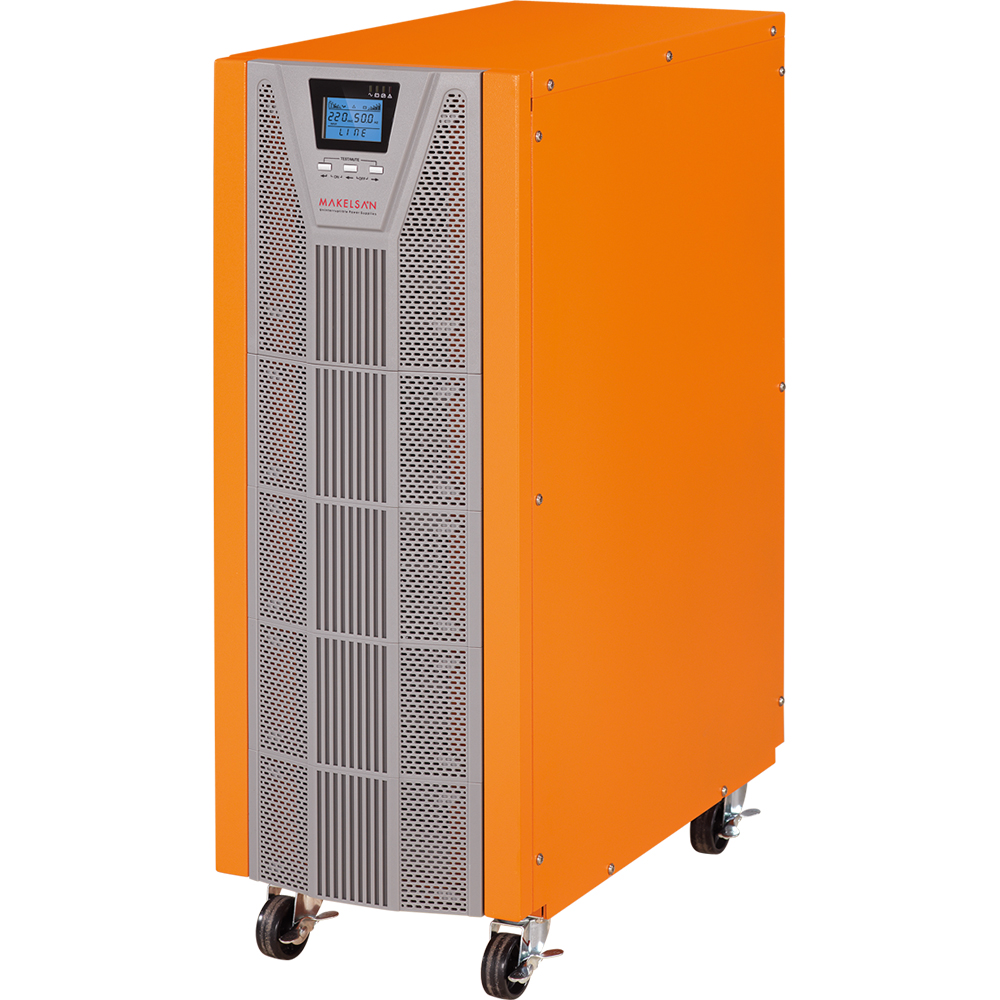

PowerPack SE 3/1 10 kVA USV
Servers and other IT Equipments
- High Frequency and True Double-Conversion
- DSP Digital Control Technology
- Wide Input Voltage Range (110V-300V)
- Output Power Factor 0.9
- Optimized Battery Configuration: 192V/240V
- Cold Start
- Frequency Adaptive
- ECO Mode Operation for Energy Saving
- 50Hz/60Hz Frequency Converter Mode
- Selectable Output Voltage Via LCD
- Selectable Battery Shutdown Voltage (EOD) Via LCD
- Selectable Input Mode Via LCD:3/1
- Automatically Diagnose When Starts
- Advanced Battery Management (ABM)
- Short Circuit and Overload Protection
- Automatically Charging Battery at UPS OFF Mode
- Fan Speed Auto Control When Load Varies
- Standard RS232/USB Communication Port
- Optional Emergency Power Off (EPO)
- Optional RS485/SNMP/AS400 Communication Port
- Optional Extension Battery Bank
- Optional Battery Temperature Compensation
- Optional Built-in Isolation Transformer
- Optional Manual Bypass
- Optional N+X Redundany Parallel
Beschreibung
Technische Daten der Online−USV-Anlage PowerPack SE 10kVA (3:1) von Makelsan
| Technische Daten der PowerPack SE 10 kVA (3:1) | |
|---|---|
| Ausgangsleistung | 10.000VA/ 9.000W (10kVA/ 9kW) |
| USV Technologie | Online Dauerwandlertechnologie |
| Eingang | |
| Eingangsspannung | 3:1 : 3602V / 380V / 400V / 415VAC 1:1 : 208V / 220V / 230V / 240VAC |
| Spannungsbereich | 3:1 : Halbe Last: 190V ~ 520VAC ±5VAC 3:1 : Volle Last: 277V ~ 520VAC ±5VAC |
| Frequenzbereich | 40 ~ 70 Hz (Automatische Erkennung) |
| Power Faktor | 3:1 : ≥ 0,95 1:1 : ≥ 0,99 |
| Ausgang | |
| Spannungsbereich | 208V / 220V / 230V / 240VAC (wählbar über LCD) |
| Spannungs-Regulation | ±1% |
| Ausgangs Power Faktor | 0,9 |
| Frequenz (Normalbetrieb) | Synchronisiert mit Utility |
| Frequenz (Batteriebetrieb) | 50 Hz / 60 Hz ±0,2Hzz |
| Wellenform | Sinusförmig |
| Crest Faktor | 3:1 |
| Harmonic Distortion (HD) | Lineare Last: ≤2% Nicht lineare Last: ≤5% |
| Umschaltzeit | 0ms |
| Überlastfähigkeit | 105% ~ 125%: Umschaltung zu Bypass in 3 Minuten 125% ~ 150%: Umschaltung zu Bypass in 30 Sekunden >150%: Umschaltung zu Bypass in 1 Sekunde |
| Wirkungsgrad | |
| Normalbetrieb | ≥ 92% |
| Batterie Modus | ≥ 91% |
| ECO Mudus | ≥ 98% |
| Bypass | |
| Spannungsbereich | 160V Nennausgangsspannung +32V |
| Frequenz | 50Hz / 60Hz ±5Hz |
| Batterie | |
| Batterie Typ | Wartungsfreie Batterien |
| Batteriespannung | 192V / 240VDC |
| Ladestrom | 1A (Standard Model) 1A / 3,5A / 7A (Long Model) |
| Typische Aufladezeit | 8 Stunden |
| Batterie Konfiguration | Interne Batterien 20x 12V/7Ah (optional 16) |
| Schutzeinrichtung | |
| Schutz | Überlast- und Kurzschlußschutz |
| Anzeigen | |
| LCD Anzeige | √ (ja) |
| Alarm | |
| Versorgungsausfall/ Batteriebetrieb | Alarmton alle 4 Sekunden |
| Batterie erschöpft | Alarmton jede Sekunde |
| Überlast | Doppel-Alarmton jede Sekunde |
| Gerätefehler | Dauerton |
| Kommunikation/ Managemant | |
| Schnittstelle | RS232 (Standard); USB (optional); SNMP (optional) |
| RS232/ USB | Unterstützt Windows 98/ 2000/ 2003/ XP/ Vista/ 2008 und Windows 7 / 8 & 10 |
| SNMP | Power Management über SNMP Manager und Web Browser |
| Umgebungsbedingungen | |
| Betriebstemperatur (USV) | 0°C bis 40°C |
| Luftfeuchte | 20% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
| Geräuschentwicklung (bei 1m) | ≤ 55dB |
| Physische Eigenschaften | |
| Abmessungen (BxTxH) | 262 x 580 x 732 mm |
| Gewicht (Netto) | 25,5 kg |
